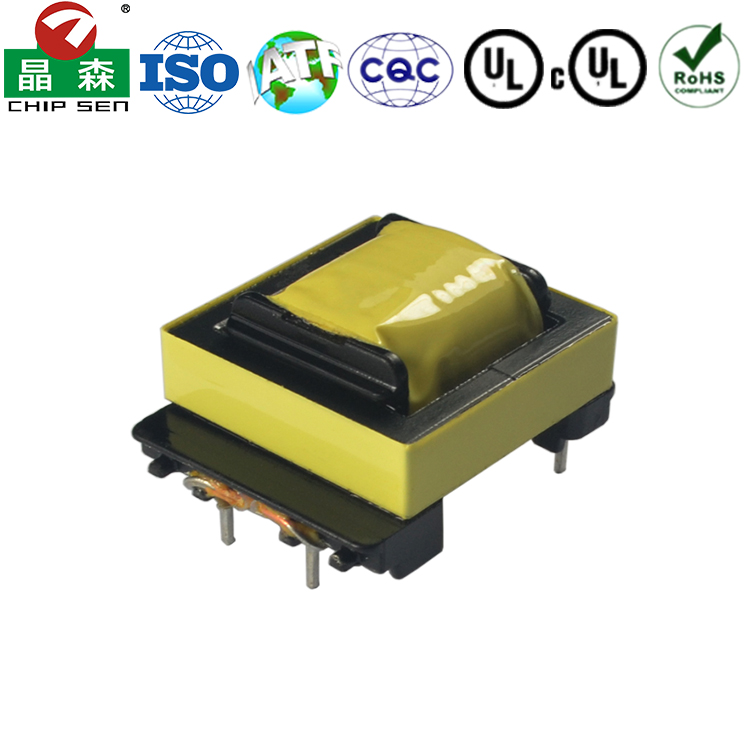

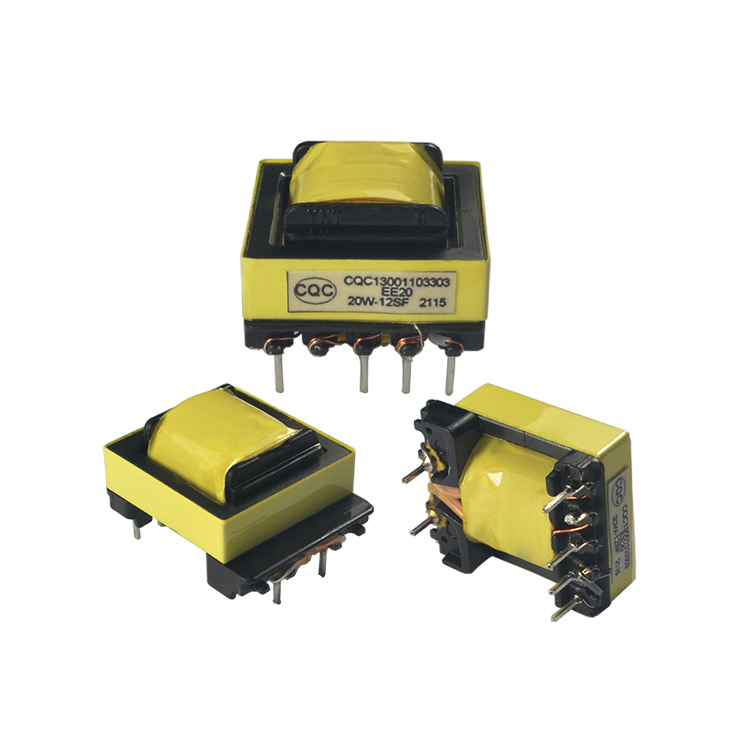

EE19 2+4Pin反激式AC/DC開關電源變壓器
產品分類：
EE系列高頻變壓器
功率：
10-25W
尺寸單位：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
產品特性：
緊湊尺寸：EE19磁芯（如EE19/8/5等）尺寸小巧，通常長度和寬度在20mm左右，高度約15mm，非常適合高密度電路板設計和追求小型化的終端產品。

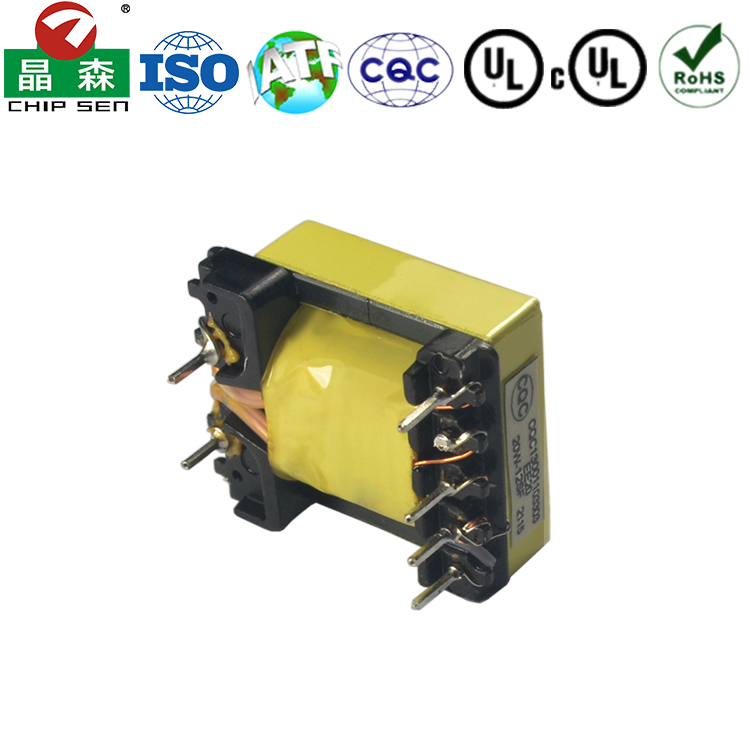

2+4pin?引腳設計：這是其標志性特征。
?2pin側?(初級/Primary)：通常包含主級繞組和輔助繞組。輔助繞組用于給電源管理IC提供工作電壓（Vcc），實現自供電。
?4pin側?(次級/Secondary)：通常采用中心抽頭結構或雙線并繞引出。這種設計便于使用全波整流或并聯增流，能有效提高電源的轉換效率、降低次級側的發熱量，并改善輸出紋波性能。
高隔離性：初級和次級繞組之間通常有擋墻（Bobbin）和絕緣膠帶進行物理隔離，確保滿足安規要求的加強絕緣。
產品用途：
廣泛應用于手機/路由器/藍牙耳機充電器、小功率電源適配器、智能家電的輔助電源、LED驅動電源。
