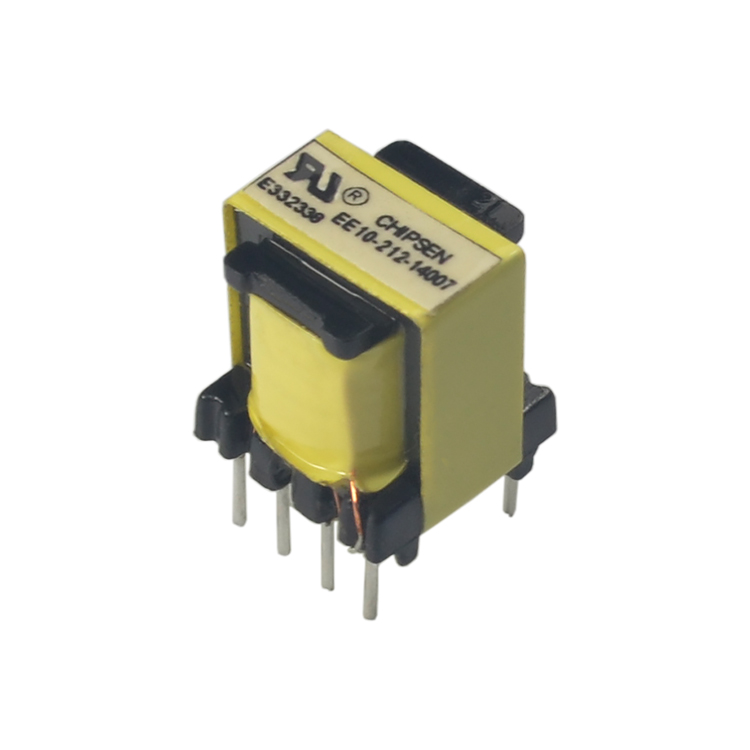

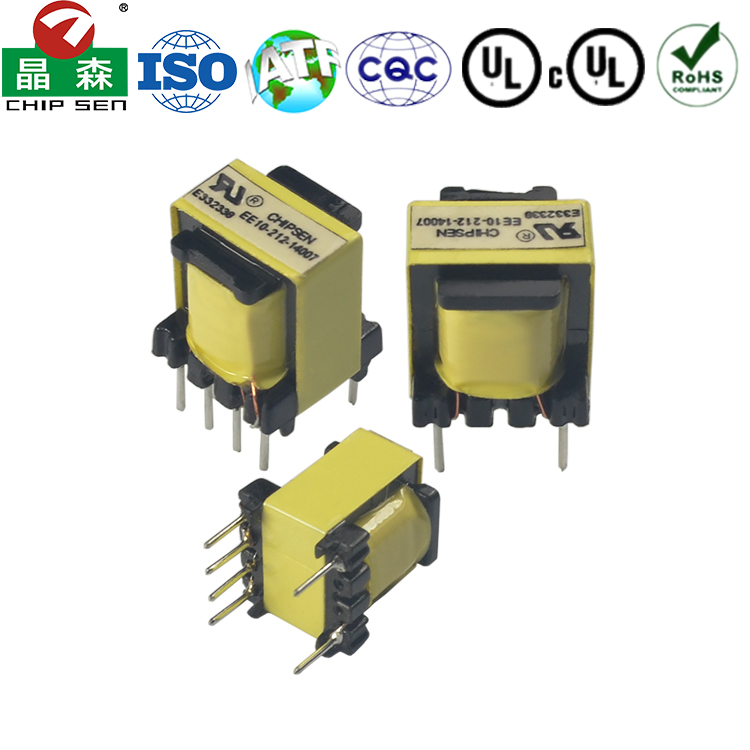

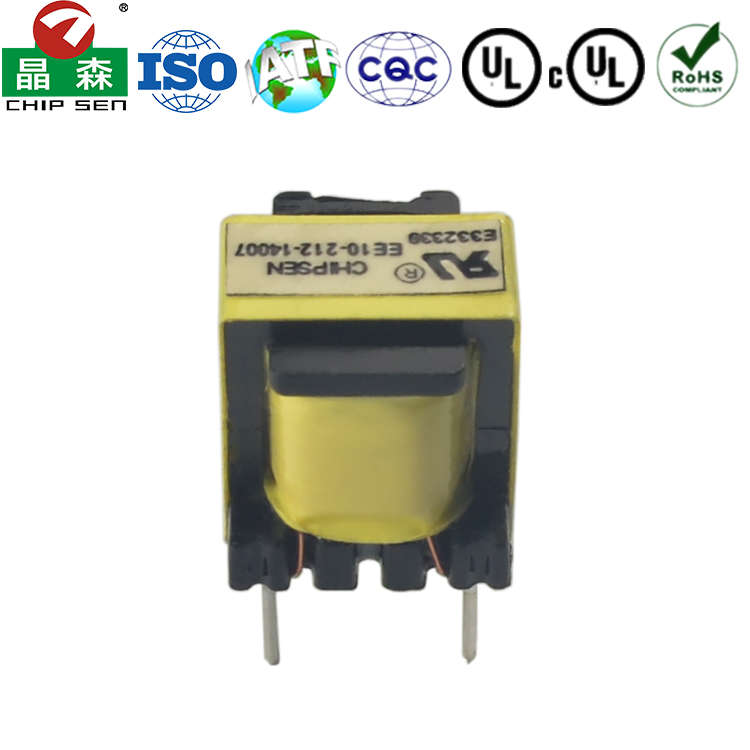

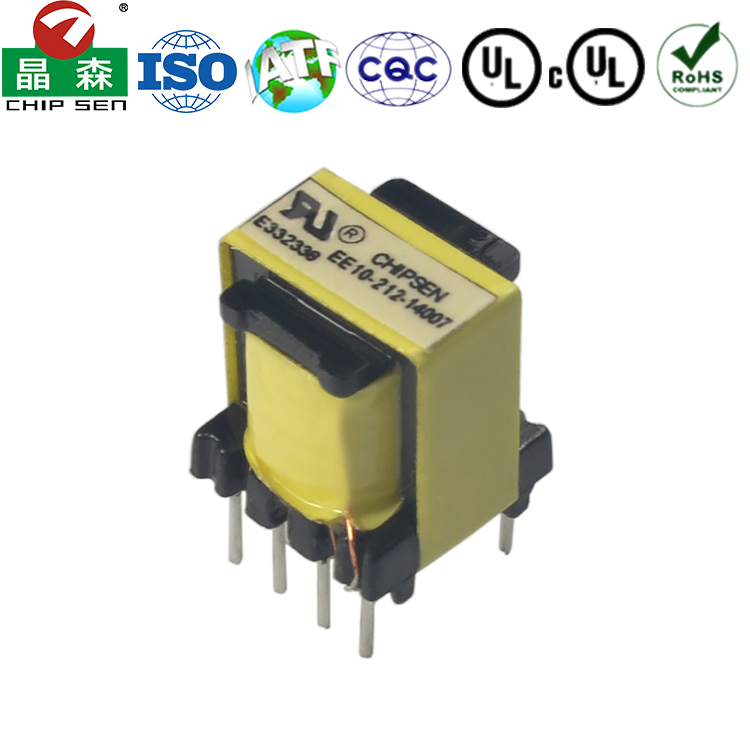

EE10 12V/24V/48V 15W隔離式開關電源變壓器
產品分類：
EE系列高頻變壓器
功率：
3-15W
尺寸單位：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
產品特性：
1. 小型化與輕量化： 10mm的尺寸使其非常適合高密度PCB布局，滿足現代電子產品（如手機充電器、智能穿戴設備）對體積的苛刻要求。
2. 高頻工作能力： 采用高頻鐵氧體磁芯材料（如PC40、PC44等），工作頻率通常在幾十kHz到幾百kHz（常見范圍100kHz - 500kHz），遠高于工頻變壓器。高頻化是實現小體積的關鍵。
3. 高功率密度： 在較小的體積內能傳輸數瓦的功率，效率較高。
4. 高電氣隔離強度： 初次級繞組之間采用三重絕緣線或足夠的膠帶絕緣層，以滿足安全規范（如UL、CE認證）要求的隔離耐壓，通常可達1500VAC ~ 4000VAC（持續1分鐘或60秒），有效防止高壓擊穿，保障人身安全。
5. 低漏感： 良好的繞組工藝可以控制漏感在較低水平，這對于提高電源轉換效率（尤其是在反激拓?fù)渲校?、降低開關管應力至關重要。
6. 良好的熱性能： E型磁芯結構提供了較大的表面積，有利于散熱。同時，高頻鐵氧體磁芯在高頻下的損耗較低。

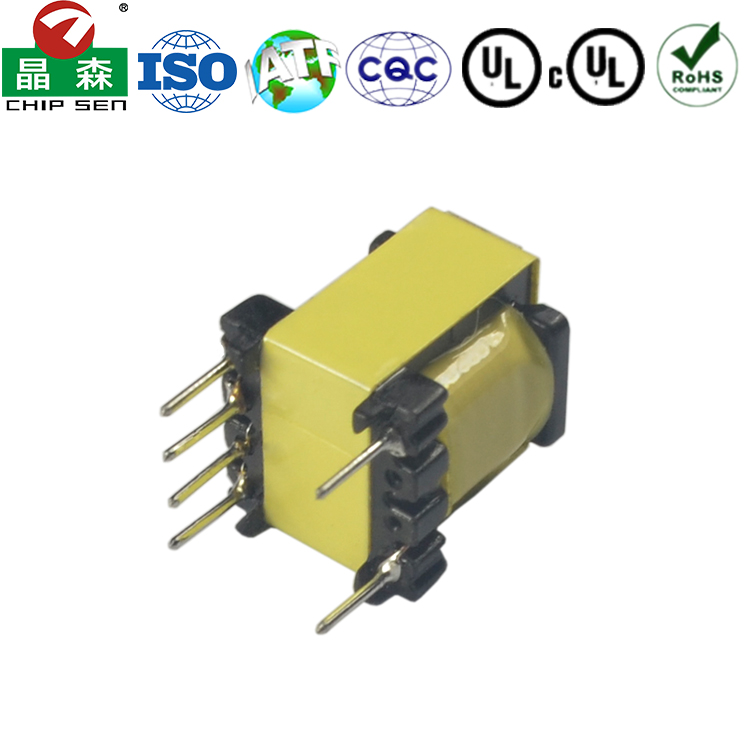

7. SMT工藝兼容性： 4+2Pin的引腳結構非常適合自動化表面貼裝生產，提高生產效率和質量一致性。
產品用途：
廣泛應用于AC-DC電源適配器充電器、DC-DC電源隔離模塊、大功率變頻器服務器電源、小功率POE（以太網供電）設備、智能電表、小家電控制板等。
